五轴桥切机原理详解：五轴5+1是什么意思？——佳梆数控技术科普

五轴5+1桥切机是什么？一文讲透它的原理与核心优势

在石材加工行业，五轴5+1桥切机正成为越来越多工厂的“主力设备”。但对于刚接触这类设备的朋友来说，常常会有这些疑问：

• 五轴5+1到底是什么意思？

• 它和普通的三轴、四轴有什么区别？

• 多出来的轴能带来什么实际价值？

• 我的加工场景需要用到五轴吗？

这篇文章，我用最通俗的方式，把这些问题一次性讲清楚。

一、什么是“五轴5+1”？

先拆解这个名称。

“五轴”指的是五个运动轴

一台五轴桥切机，通常包含以下五个运动轴：

有了这五个轴，机头可以在空间内实现任意角度的定位与加工。这就是五轴联动的核心价值——不移动板材，只靠机头动作，就能完成各种复杂造型。

“5+1”中的“+1”是什么？

“5+1”通常指在五轴的基础上，增加第二个加工动力头。常见配置是：

• 主锯片：负责大切、开料、45°切割

• 辅主轴：负责铣削、钻孔、磨边、雕刻

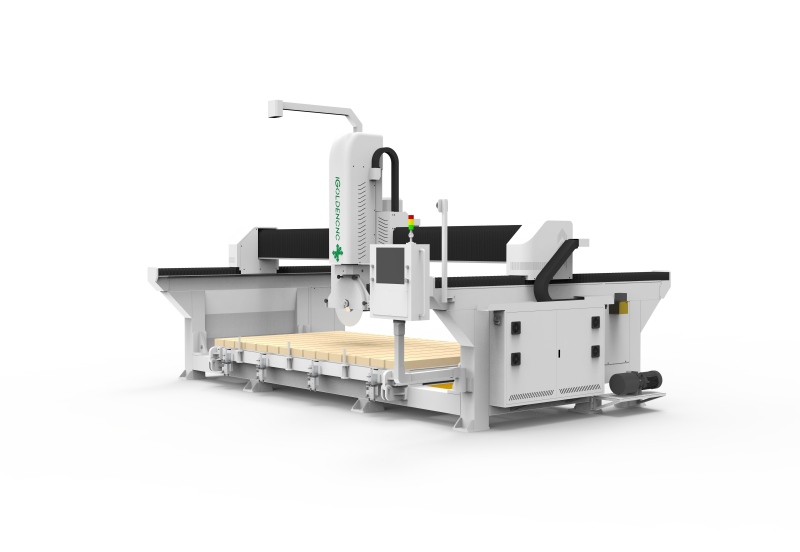

建议配图2：双动力头结构图（锯片+主轴）

“+1”的本质是功能集成——一台设备同时具备大切与精细加工能力，无需在切割机和雕刻机之间来回切换。

二、五轴桥切机 vs. 三轴/四轴：本质区别在哪里？

为了理解五轴的价值，先看看低轴数设备的局限。

一个直观的例子：

加工石英石台面的45°斜边拼缝：

• 三轴/四轴：需要将板材倾斜放置，或使用角度工装，效率低、精度差

• 五轴：机头直接倾斜45°，一刀完成，精度可达±0.02mm

三、五轴5+1的核心技术原理

1. 五轴联动：空间插补算法

五轴联动的本质是数控系统实时计算五个轴的协同运动。当切割一个曲面时，系统需要同时控制X/Y/Z的位置和A/C的角度，确保刀尖始终沿着预定轨迹运动，同时保持刀具与工件表面的最佳接触角。

关键技术点：

• RTCP功能（旋转刀具中心点控制）：无论机头如何旋转，刀尖点始终保持在编程轨迹上

• 刀具长度补偿：自动补偿刀具磨损带来的误差

2. 双动力头切换

锯片与主轴的切换，通常通过自动换刀机构或双头结构实现：

• 锯片：大功率（15-22kw），用于大切、开料、45°切割

• 主轴：高转速（6kw风冷），用于铣削、钻孔、磨边、雕刻

价值点：一台设备完成五道工序，减少上下料次数，避免多次装夹带来的累积误差。

3. 智能辅助功能

现代五轴桥切机通常集成以下功能，进一步提升效率：

四、五轴5+1能带来哪些实际优势？

优势1：一次装夹，完成全部加工

传统加工流程：大切开料 → 换雕刻机开孔 → 换磨边机倒角 → 多次装夹，多次对刀。

五轴5+1：板材上料后，切割、铣孔、磨边、倒角、雕刻一次性完成。

效率提升：综合加工时间减少30%-50%。

优势2：复杂造型一次成型

罗马柱的螺旋纹、弧面拼花、异型阴角、马肚边……这些传统需要多工序、多设备配合的复杂造型，五轴联动一次成型。

精度保障：避免多次装夹的对刀误差，重复定位精度可达±0.02mm。

优势3：板材利用率最大化

通过拍照排版功能，设备自动将切割路径优化排列，充分利用板材边角料。实际应用中，板材利用率可提升15%-20%。

经济效益：按年加工1000张板材计算，节省的材料成本可观。

优势4：降低人工依赖

• 激光定位+自动对刀：操作师傅无需手动对刀

• 拍照排版：无需人工划线、排版

• 自动翻转台面：重型板材装卸无需多人配合

用人成本：新员工培训1-2天即可上岗，熟练师傅需求降低。

五、什么样的加工场景最适合五轴5+1？

六、佳梆数控五轴5+1桥切机方案

在了解了五轴5+1的原理与优势后，我们再来看佳梆数控的解决方案。

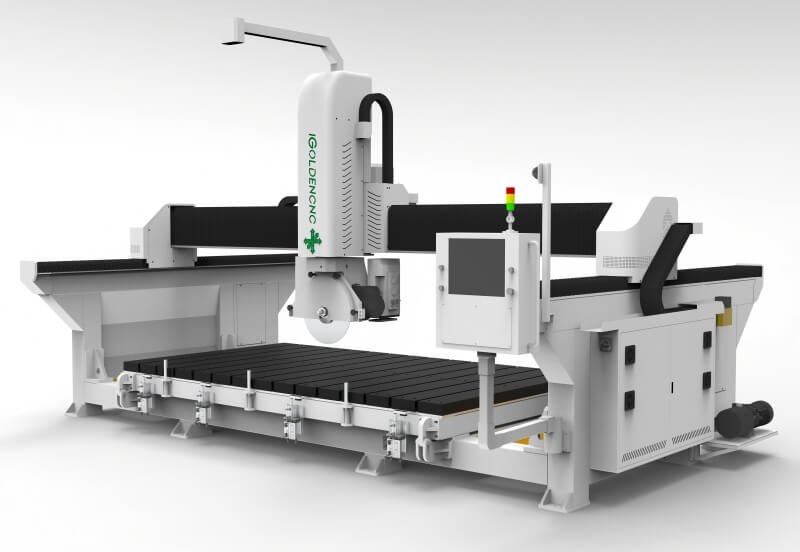

佳梆数控五轴5+1桥切机（型号：iGS-B3620 Pro）的核心配置：

售后保障：整机24个月保修，非人为损坏免费提供配件并承担运费；终身免费在线技术支持。

七、总结

五轴5+1桥切机，本质上是一台集大切、精加工、异型加工于一体的多功能设备。它的核心价值在于：

• 五轴联动：一次装夹完成任意角度、任意曲面加工

• +1双动力头：锯片+主轴，一台设备覆盖切、铣、钻、磨、倒角

• 智能化辅助：拍照排版、激光定位、自动对刀，降低人工依赖

对于石英石台面加工、岩板切割、异型石材雕刻等场景，五轴5+1是目前性价比最高的解决方案之一。
